Polymer-tech SolutionsTM

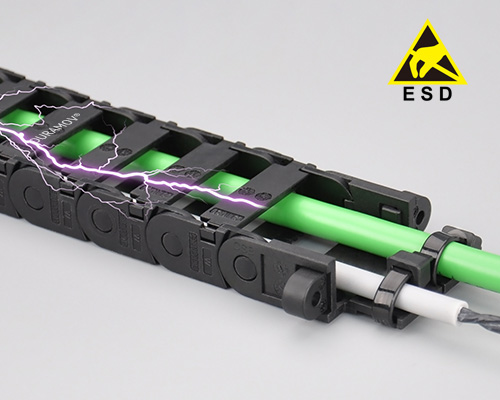

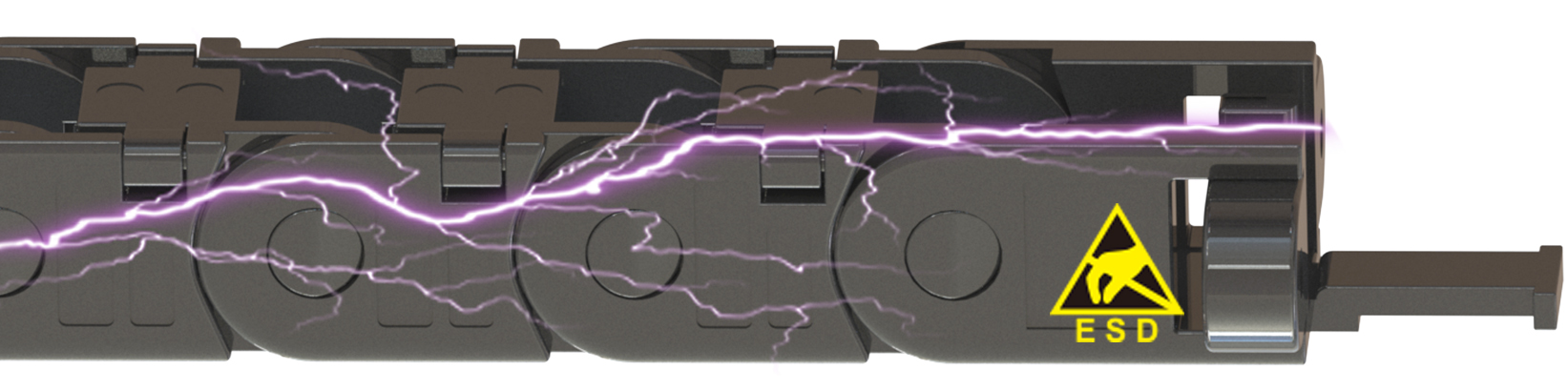

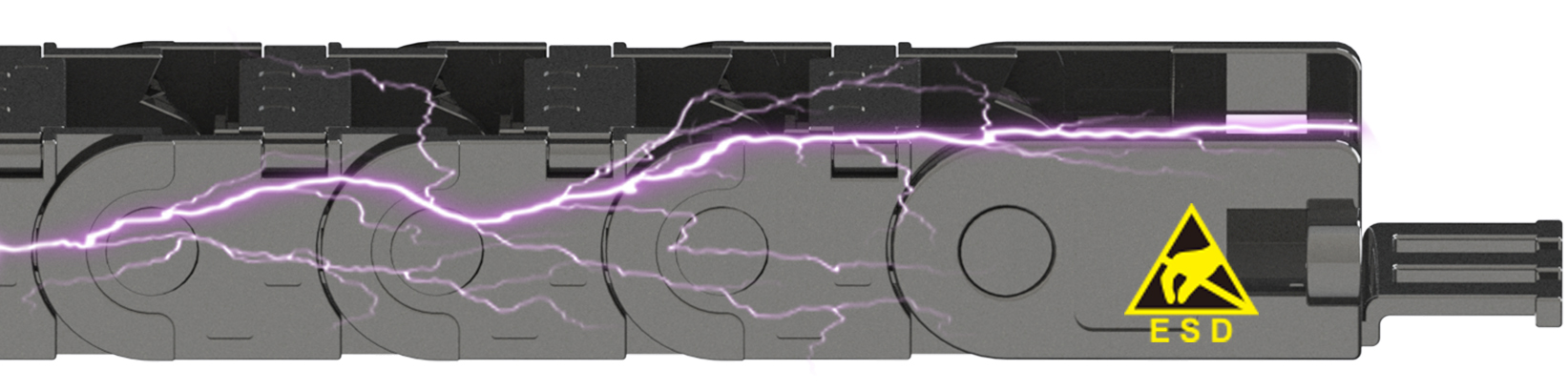

C31E抗靜電微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31E抗靜電微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。
● 小節距設計實現低噪音順暢運行
● 兩片式設計，可沿內側或外側打開
● 可選快速連接法蘭
● 非常輕便，低成本，較小的內高和轉彎半徑
C31E抗靜電微型電纜拖鏈可沿內側或外側打開，堅固耐
用和多種打開方式設計，適用于高速運動。C31E抗靜電
微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格
可選。
沿外側或內側打開
阻燃等級 UL94 HB
符合CE 標準
RoHS認證
低噪音
| 微型可打開電纜拖鏈 | 產品編碼 | 內寬 Bi [mm] | 外寬 Ba [mm] | 內高 Hi [mm] | 外高 Ha [mm] | 彎曲半徑 R [mm] | 架空長度 [m] |
 | C31E.10 | 10-30 | 17.4-37.4 | 10 | 15 | 18-38 | ≤0.7 |
 | C31E.15 | 16-50 | 23.8-57.8 | 15 | 19.5 | 28-48 | ≤1 |
 | C31E.20 | 25-50 | 36-61 | 20 | 25 | 28-48 | ≤1 |
為了保證拖鏈的功能正常并且為了避免其中的電纜或者軟管遭到損傷，在布置電纜或者軟管時必須遵守某些原則：
 | ▊ 電纜與周圍空間及其他電纜之間要留出至少10%電纜直徑的距離，液壓管線至少要留出20% |
 | ▊ 為了減少可能存在的摩擦，避免電纜或者軟管等具有不同外皮材質的管線放置在一起。（例如，電纜與液壓管線） |
 | ▊ 在有多根電纜和軟管的應用中，為了避免它們之間的相互摩擦，最好將它們放置在適當?shù)莫?dú)立空間內并且用隔片將它們相互分隔。如果沒有條件實現，則要確保它們之間留有足夠的空間以免發生相互摩擦（H<D） |
 | ▊ 布置電纜或者軟管的時候要根據它們的直徑和重量以對稱的方式進行布置，最大和最重的電纜放置在截面的最外側，小的和輕的電纜放在內側。 |
● 通用機械
● 搬運機器
● 半導體機器
● 測量設備
● 拾放機器人
● 醫療行業
● 包裝機
● 紡織機械
CSB每年在68個實驗室工位以及超30個應用現場進行約1000萬次DURAMOV?電纜拖鏈耐久循環測試。拖鏈測試實驗室包含不同的安裝與應用測試：室內短程架空安裝、垂直懸掛、垂直站立、側向安裝以及戶外自然氣候下長行程拖行測試等；拖鏈應用現場測試包含：C02電纜拖鏈在加工中心上應用測試、C02與C06電纜拖鏈在抓取機械手應用測試、C03電纜拖鏈在長行程機械手拖行測試以及C01與C31等微型拖鏈在高頻移動供電裝置上的應用測試...
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
