Polymer-tech SolutionsTM

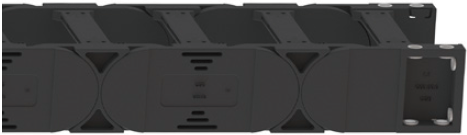

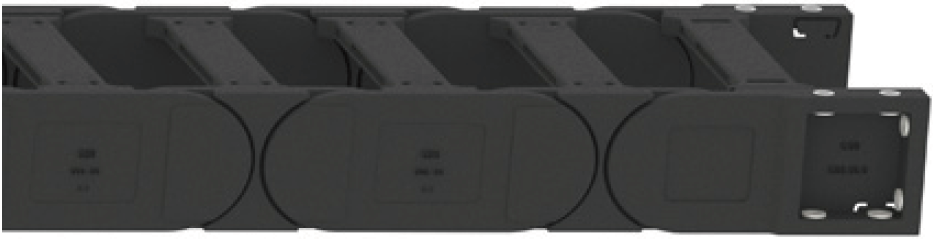

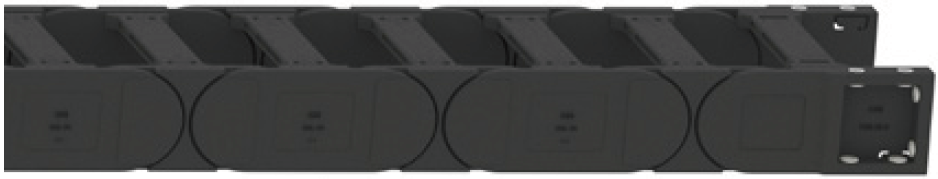

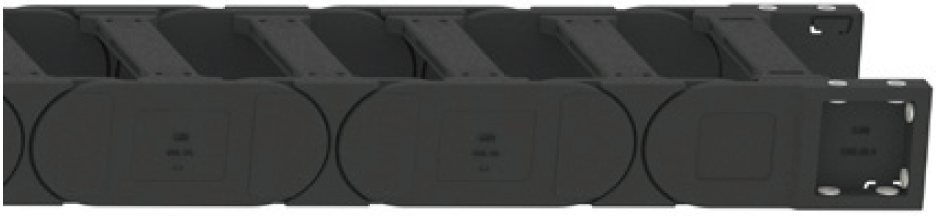

C03重載型電纜拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?電纜拖鏈中最好的。在與其它系列拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03電纜拖鏈成本更低，壽命更長

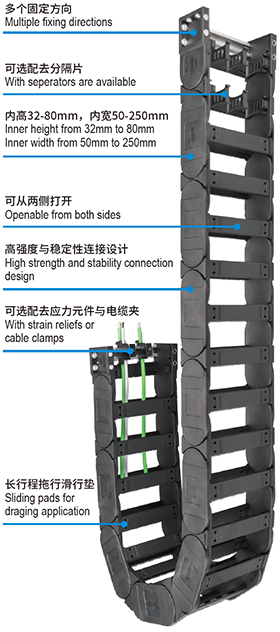

● 接頭可在任意邊連接
● 長壽命：側向滑動面設計
● 高強度與穩定性：“舌榫”結構設計，具有更高的強度與負載

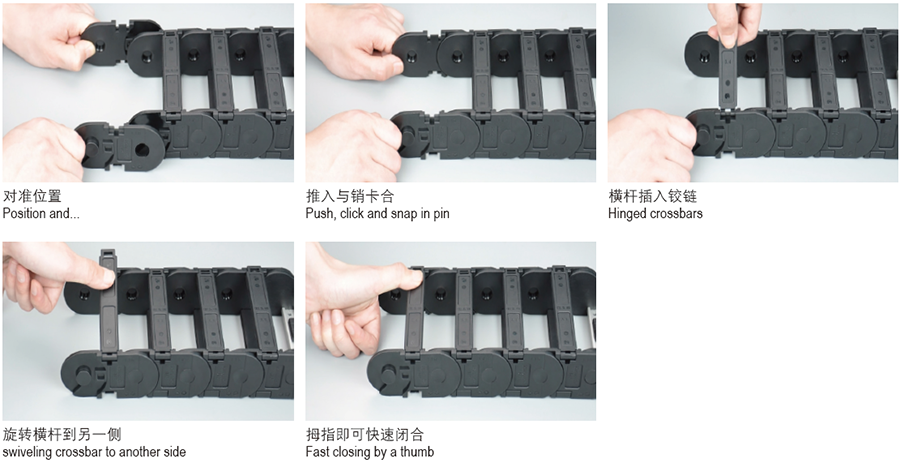

● 裝配速度快：快速鎖緊橫桿安裝簡單
C03重載型電纜拖鏈結合了電纜拖鏈之前所有
的優點，是所有DURAMOV?電纜拖鏈中最好的。
在與其它系列拖鏈具有相同或更小尺寸的情況
下，具有更好的穩固性。使用C03電纜拖鏈成本
更低，壽命更長。
可從兩側打開
阻燃等級 UL94 HB
符合CE 標準
RoHS認證
| 重載型電纜拖鏈 | 產品編碼 | 內寬 Bi [mm] | 外寬 Ba [mm] | 內高 Hi [mm] | 外高 Ha [mm] | 彎曲半徑 R [mm] | 架空長度 [m] |
 | C03.32 | 50-200 | 73-223 | 32 | 54 | 63-300 | ≤3.0 |
 | C03.42 | 50-200 | 76-226 | 42 | 64 | 75-350 | ≤4.2 |
 | C03.56 | 100-300 | 134-334 | 56 | 84 | 135-400 | ≤5.0 |
 | C03.80 | 100-300 | 148-298 | 80 | 108 | 150-500 | ≤5.8 |

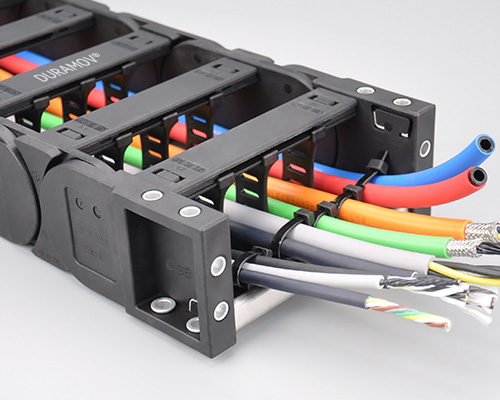

為了保證拖鏈的功能正常并且為了避免其中的電纜或者軟管遭到損傷，在布置電纜或者軟管時必須遵守某些原則：
 | ▊ 電纜與周圍空間及其他電纜之間要留出至少10%電纜直徑的距離，液壓管線至少要留出20% |
 | ▊ 為了減少可能存在的摩擦，避免電纜或者軟管等具有不同外皮材質的管線放置在一起。（例如，電纜與液壓管線） |
 | ▊ 在有多根電纜和軟管的應用中，為了避免它們之間的相互摩擦，最好將它們放置在適當?shù)莫?dú)立空間內并且用隔片將它們相互分隔。如果沒有條件實現，則要確保它們之間留有足夠的空間以免發生相互摩擦（H<D） |
 | ▊ 布置電纜或者軟管的時候要根據它們的直徑和重量以對稱的方式進行布置，最大和最重的電纜放置在截面的最外側，小的和輕的電纜放在內側。 |
● 用于C03塑料電纜拖鏈長行程保護
● 經過摩擦優化耐磨復合塑料制成
● 堅固耐用，延長電纜拖鏈壽命
● 作為獨立部件供貨
● 升降平臺和起重機
● 通用機械
● 搬運機器
● 制冷工程
● 工程機械
● 木工機械
● 石材切割機

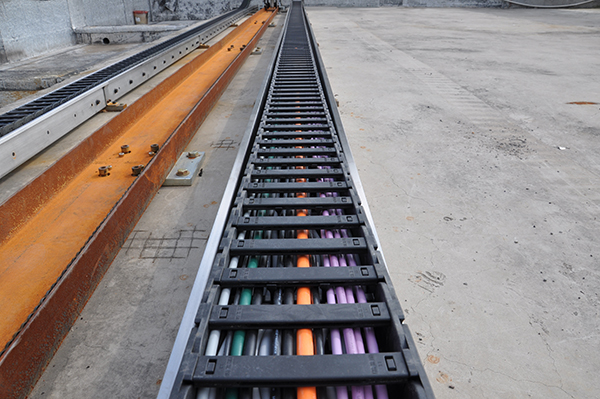

● 長行程拖行應用
CSB每年在68個實驗室工位以及超30個應用現場進行約1000萬次DURAMOV?電纜拖鏈耐久循環測試。拖鏈測試實驗室包含不同的安裝與應用測試：室內短程架空安裝、垂直懸掛、垂直站立、側向安裝以及戶外自然氣候下長行程拖行測試等；拖鏈應用現場測試包含：C02電纜拖鏈在加工中心上應用測試、C02與C06電纜拖鏈在抓取機械手應用測試、C03電纜拖鏈在長行程機械手拖行測試以及C01與C31等微型拖鏈在高頻移動供電裝置上的應用測試...
DURAMOV?電纜拖鏈在中國安徽一個精密軸生產車間進行機械手應用與長行程拖拽滑行應用耐久測試。C02.25電纜拖鏈主要應用在機械手Z軸與Y軸，C03.42電纜拖鏈主要應用在機械手長行程移動區域；機械手橫向行程距離25米，每天執行超過2000個循環，上下抓取動作超過4000個循環；DURAMOV?電纜拖鏈保障精密軸全自動生產線24小時無故障運行...
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊FLEXMOV?高柔性電纜查詢系統V1.0是基于CSB?實驗室大量的測試數據以及電纜材料與結構特性結合分析計算，您可以通過選擇護套材料、電纜應用參數與應用環境選項查找適用電纜，并結合電纜芯線與屏蔽要求系統會輸出適配的柔性電纜。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議柔性電纜在設備上需再次做測試驗證以完全符合實際使用要求。
▊FLEXMOV?高柔性電纜查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
