Polymer-tech SolutionsTM
● 低摩擦系數和高耐磨性的材料。出色的耐磨性能被應用于CSB其它塑料軸承不能勝任的場合。適合軟軸和硬軸材料配合使用。
● 連續使用溫度：-40℃/+90℃；
● 非常耐磨長壽命；
● 適合在灰塵中運行；
● 對軸表面粗糙度要求低；
● 較低的摩擦系數；
● 適用于軟軸。
材料性能 | 標準 | 單位 | CSB-EPB7 |
一般性能 | |||
顏色 | - | - | 米黃 |
密度 | ISO1183 | g/cm3 | 1.25 |
最大吸濕率，50%RH | ISO62 | % | 1.3 |
最大吸水率 | ISO62 | % | 6.5 |
對鋼動摩擦系數 | ITS025 | μ | 0.09-0.20 |
極限PV值 | ITS026 | N/mm2×m/s | 0.50 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 3200 |
彎曲強度 | ISO178 | MPa | 75 |
最大靜載荷 | ITS027 | MPa | 60 |
最大動載荷 | ITS028 | MPa | 25 |
邵氏硬度 | ISO868 | D | 75 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +90 |
短時運行溫度 | ITS029 | ℃ | +180 |
最低運行溫度 | ITS029 | ℃ | -40 |
導熱性 | ISO22007 | W/m/K | 0.24 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 9 |
阻燃等級 | UL94 | Class | HB |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >1013 |
面電阻率 | IEC60093 | Ω | >1012 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃

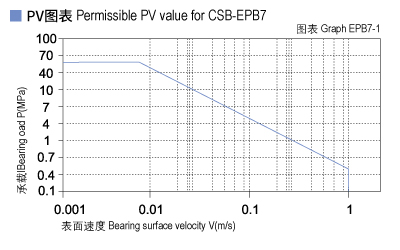

CSB-EPB7塑料軸承最大運行PV值為0.50N/mm2 x m/s；由此決定軸承所承受的載荷與速度成反比，詳細查閱圖表EPB7-1。

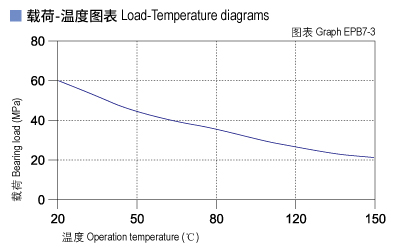

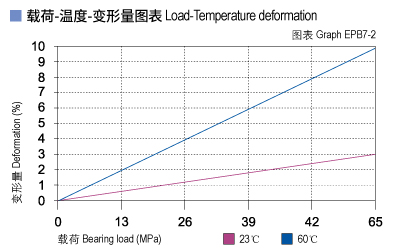

CSB-EPB7塑料軸承可承受最大靜載荷為65Mpa，在此載荷下軸承的最大壓縮變形量參考圖表EPB7-2，軸承實際工作載荷略小于65Mpa，載荷還受到運行速度以及溫度的影響，速度越快 (Vmax：1.0m/s) 會導致摩擦溫度上升，而溫度上升 (Tmax：100℃) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表EPB7-3。
摩擦系數

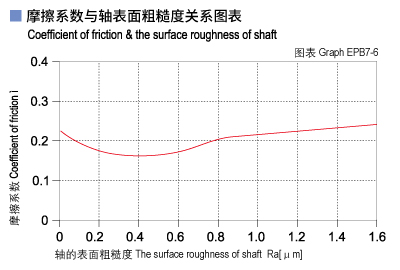

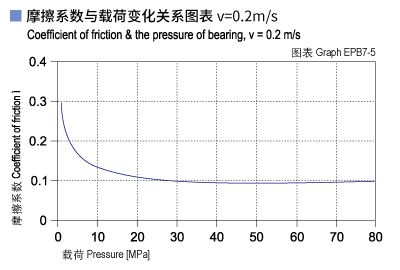

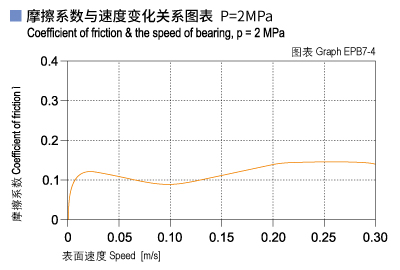

圖表EPB7-4表明CSB-EPB7塑料軸承的摩擦系數隨著運動速度的變化影響較小，而圖表EPB7-5表明CSB-EPB7塑料軸承的摩擦系數隨著載荷的增加明顯減小，在載荷超過20Mpa是逐漸趨于平穩；圖表EPB7-6表明CSB-EPB7塑料軸承的摩擦系數受軸粗糙度的影響也相對比較??；雖然如此，我們還是建議軸的表面不能太光滑，也不能過于出差，推薦使用軸的粗糙度為Ra0.3～0.6um；
| CSB-EPB7 | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.09~0.20 | 0.09 | 0.04 | 0.04 |

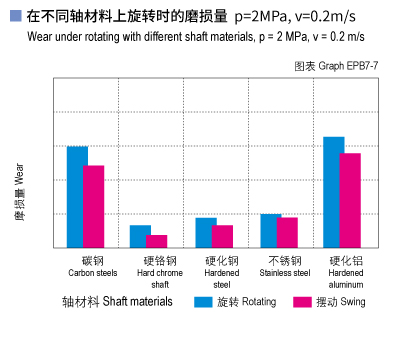

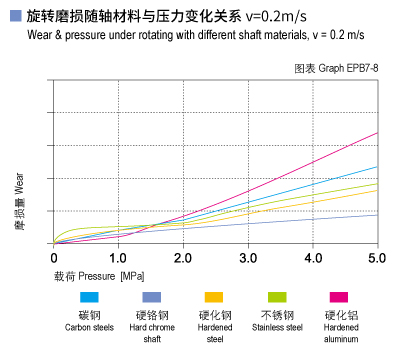

圖表EPB7-7與EPB7-8表明CSB-EPB7塑料軸承在2Mpa下做旋轉運動時，磨損隨著軸材料的變化較大；通過實驗表明CSBEPB7軸承在做旋轉運動時比較適合用于硬鉻軸，硬化鋼軸和硬鉻軸上用于CSB-EPB7能獲得良好的運行效果。圖表EPB7-8表明硬鉻軸更適合用于高載荷下的CSB-EPB7軸承，隨著載荷的不斷增加，軸承的磨損速率卻變化較小，圖表EPB7-8表明CSB-EPB7塑料軸承在不同載荷下的差異。
CSB-EPB7塑料軸承能抵抗弱堿以及各類潤滑油的腐蝕。

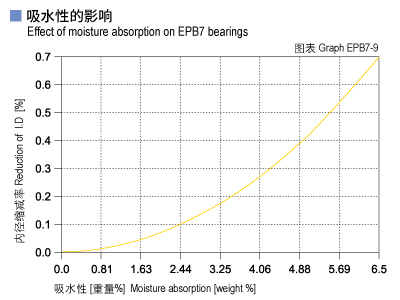

在標準大氣壓中，CSB-EPB7塑料軸承的吸水率為1.3%，浸泡水中最大平衡吸水率為6.5%；由于此吸水率的特性，我們必須考慮此軸承的應用環境。
CSB-EPB7長久暴露在紫外線下顏色會發生褪變。材料性能基本都不會發生改變。
CSB-EPB7系列軸承配合公差
直徑 [mm] | 壓裝后公差 E10 [mm] | 安裝孔徑 H7 [mm] | 配合軸徑 h9 [mm] |
>0～3 | +0.014～+0.054 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.020～+0.068 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.025～+0.083 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.032～+0.102 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.040～+0.124 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.050～+0.150 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.060～+0.180 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.072～+0.212 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.085～+0.245 | 0～+0.040 | 0～-0.100 |
▊CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算，您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求，系統數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。
▊CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考，不可作為最終軸承材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊DURAPLAS?耐磨板棒查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算，您可以通過輸入載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證符合實際使用要求。
▊DURAPLAS?耐磨板棒查詢系統輸出數據僅供設計選型參考，不可作為最終材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
| 化學介質 | EPB7軸承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳?xì)浠衔?/td> | 完全抵抗 |
| 無添加劑油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 部分抵抗 |
| 強酸 | 無抵抗 |
| 弱堿 | 完全抵抗 |
| 強堿 | 部分抵抗 |
請選擇需要查詢的軸承材料與化學介質...
▊CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果，并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響；因此，查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
