Polymer-tech SolutionsTM
● 連續使用溫度：-100℃/+250℃；
● 適合高載荷低速運用；
● 高溫下保持較高的承載能力；
● 較廣泛的化學抗性；
● 符合FDA標準。
材料性能 | 標準 | 單位 | CSB-EPB5A |
一般性能 | |||
顏色 | - | - | 米色 |
密度 | ISO1183 | g/cm3 | 1.28 |
最大吸濕率，50%RH | ISO62 | % | 0.3 |
最大吸水率 | ISO62 | % | 0.5 |
對鋼動摩擦系數 | ITS025 | μ | 0.25-0.40 |
極限PV值 | ITS026 | N/mm2×m/s | 0.25 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 3600 |
彎曲強度 | ISO178 | MPa | 140 |
最大靜載荷 | ITS027 | MPa | 90 |
最大動載荷 | ITS028 | MPa | 46 |
邵氏硬度 | ISO868 | D | 80 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +250 |
短時運行溫度 | ITS029 | ℃ | +300 |
最低運行溫度 | ITS029 | ℃ | -100 |
導熱性 | ISO22007 | W/m/K | 0.24 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 9 |
阻燃等級 | UL94 | Class | V0 |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >1014 |
面電阻率 | IEC60093 | Ω | >1013 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃

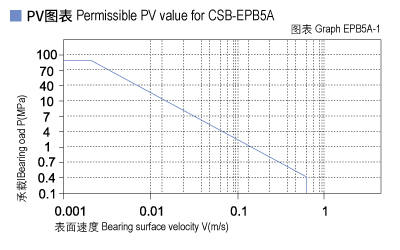

CSB-EPB5A系列軸承最大運行PV值為0.25N/mm2 x m/s；由此決定軸承所承受的載荷與速度成反比，詳細查閱圖表EPB5A-1。

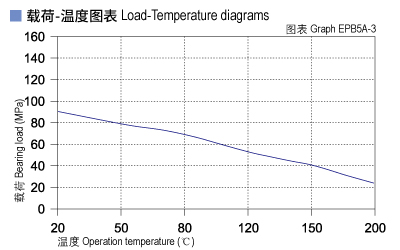

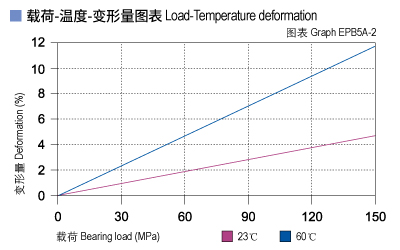

CSB-EPB5A系列軸承可承受最大靜載荷為90Mpa，在此載荷下軸承的最大壓縮變形量參考圖表EPB5A-2，軸承實際工作載荷略小于90Mpa，載荷還受到運行速度以及溫度的影響，速度越快 (Vmax：0.6m/s) 會導致摩擦溫度上升，而溫度上升 (Tmax：250℃) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表EPB5A-3。

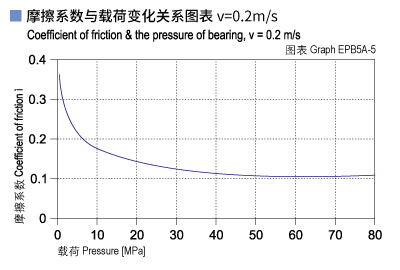

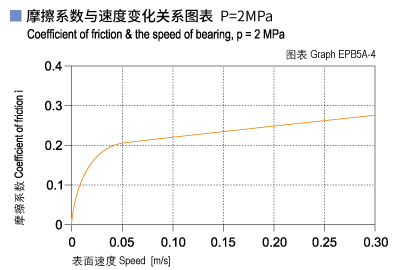

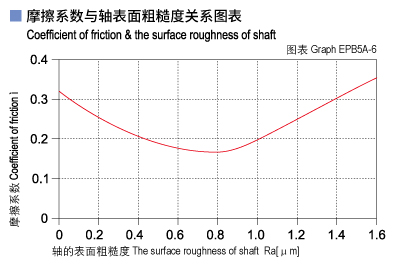

圖表EPB5A-4表明CSB-EPB5A軸承在載荷一定時摩擦系數隨著運動速度的增加而逐漸升高；圖表EPB5A-5表明CSBEPB5A軸承在速度一定載荷在20Mpa以內時摩擦系數會隨著載荷的逐步增加而快速降低，而當載荷高于20Mpa時摩擦系數的變化卻比較平緩。圖表EPB5A-6表明CSB-EPB5A軸承比較適合的軸表面粗糙度為Ra0.4～0.9um。
| CSB-EPB5A | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.25~0.40 | 0.09 | 0.04 | 0.04 |

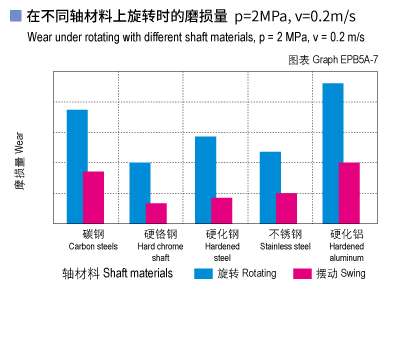

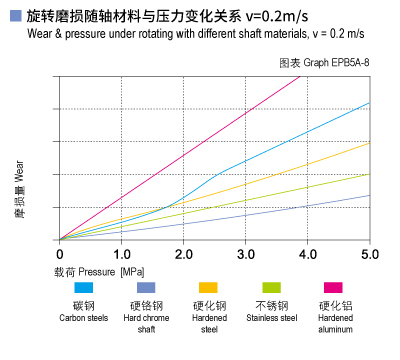

圖表EPB5A-7和圖表EPB5A-8測試表明了CSB-EPB5A軸承在不同軸材料上的運行磨損情況，這表明此軸承在輕載下使用硬化鋁軸和硬鉻軸比較適合，而隨著載荷的增加硬鉻軸的優勢尤為突出。圖表EPB5A-7表明CSB-EPB5A軸承比較適合用于擺動運動。
CSB-EPB5A塑料軸承具有極好的化學抗性，能抵抗?jié)舛?5%的強酸。

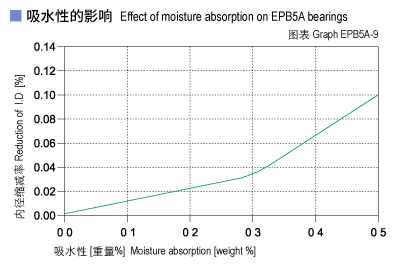

在標準大氣壓中，CSB-EPB5A塑料軸承的吸水率極低0.1%，浸泡水中最大平衡吸水率為0.5%；因此材料不會吸水而發生性能和尺寸變化，適合用于潮濕環境。
CSB-EPB5A長久暴露在紫外線下材料性能不會發生變化。
CSB-EPB5A塑料軸承安裝配合公差
直徑 [mm] | 壓裝后公差 F10 [mm] | 安裝孔徑 H7 [mm] | 配合軸徑 h9 [mm] |
>0～3 | +0.006～+0.046 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.010～+0.058 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.013～+0.071 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.016～+0.086 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.020～+0.104 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.025～+0.125 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.030～+0.150 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.036～+0.176 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.043～+0.203 | 0～+0.040 | 0～-0.100 |
▊CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算，您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求，系統數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。
▊CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考，不可作為最終軸承材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊DURAPLAS?耐磨板棒查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算，您可以通過輸入載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證符合實際使用要求。
▊DURAPLAS?耐磨板棒查詢系統輸出數據僅供設計選型參考，不可作為最終材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
| 化學介質 | EPB5A軸承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳氫化合物 | 完全抵抗 |
| 無添加劑油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 完全抵抗 |
| 強酸 | 部分抵抗 |
| 弱堿 | 完全抵抗 |
| 強堿 | 完全抵抗 |
請選擇需要查詢的軸承材料與化學介質...
▊CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果，并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響；因此，查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
