Polymer-tech SolutionsTM
● 適用于軟軸
● 耐磨性高
● 最高使用溫度+200℃
● 高化學抗性
● 高彈性
材料性能 | 標準 | 單位 | CSB-EPB26 |
一般性能 | |||
顏色 | - | - | 白色 |
密度 | ISO1183 | g/cm3 | 1.51 |
最大吸濕率，50%RH | ISO62 | % | 0.1 |
最大吸水率 | ISO62 | % | 0.2 |
對鋼動摩擦系數 | ITS025 | μ | 0.15-0.20 |
極限PV值 | ITS026 | N/mm2×m/s | 0.50 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 4500 |
彎曲強度 | ISO178 | MPa | 95 |
最大靜載荷 | ITS027 | MPa | 55 |
最大動載荷 | ITS028 | MPa | 22 |
邵氏硬度 | ISO868 | D | 74 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +200 |
短時運行溫度 | ITS029 | ℃ | +240 |
最低運行溫度 | ITS029 | ℃ | -40 |
導熱性 | ISO22007 | W/m/K | 0.24 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 3 |
阻燃等級 | UL94 | Class | V0 |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >1012 |
面電阻率 | IEC60093 | Ω | >1012 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃

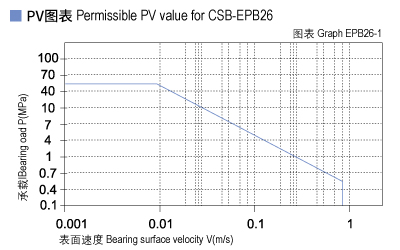

CSB-EPB26塑料軸承最大運行PV值0.50N/mm2 x m/s；由此決定軸承所承受的載荷與速度成反比，詳細查閱圖表EPB26-1。

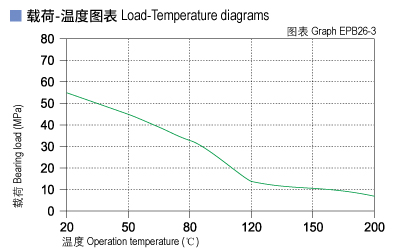

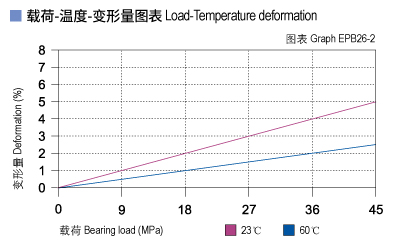

CSB-EPB26塑料軸承可承受最大靜載荷為55Mpa，在此載荷下軸承的最大壓縮變形量參考圖表EPB26-2，軸承實際工作載荷略小于55Mpa，載荷還受到運行速度以及溫度的影響，速度越快 (Vmax：0.9m/s) 會導致摩擦溫度上升，而溫度上升 (Tmax：200℃) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表EPB26-3。

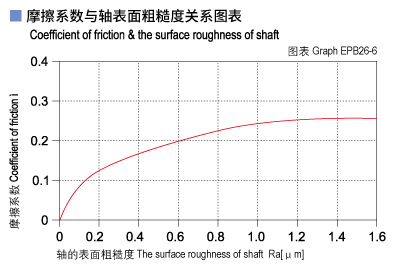

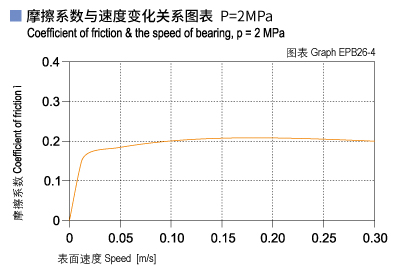

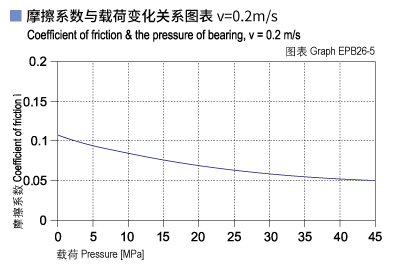

圖表EPB26-4表明CSB-EPB26塑料軸承的摩擦系數在載荷保持不變的情況下受運行速度的增加影響相對較??；圖表EPB26-5表明CSB-EPB26塑料軸承在保持速度不變的情況下，載荷從0增加到45Mpa過程中摩擦系數會逐步降低，而當載荷高于45Mpa時摩擦系數隨著載荷的增加影響較小。圖表EPB26-6表明CSB-EPB26塑料軸承的摩擦系數會隨著軸表面粗糙度的增大而逐漸升高，我們推薦合適的軸粗糙度為Ra0.1～0.6um。
| CSB-EPB26 | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.15~0.20 | 0.09 | 0.04 | 0.04 |

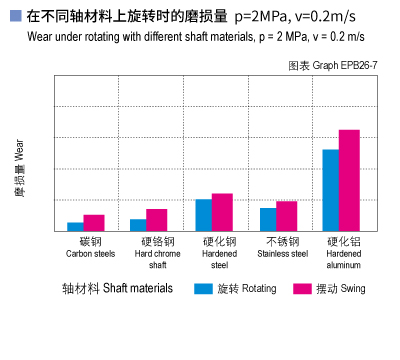

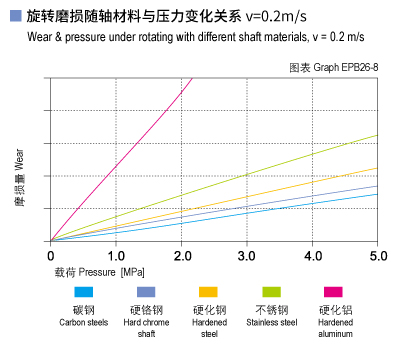

圖表EPB26-7與圖表EPB26-8表明CSB-EPB26塑料軸承同時適合用于硬質軸或軟軸，在硬化鋼軸和不銹鋼軸上運行同樣出色；但是硬化鋁軸不適合用于CSB-EPB26塑料軸承。圖表EPB26-7表明CSB-EPB26塑料軸承在做旋轉運動下的磨損要略好于擺動運動下的磨損。
CSB-EPB26塑料軸承具有很好的化學抗性，能抵抗絕大多數酸堿。

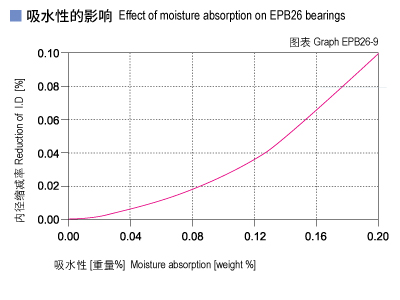

在標準大氣壓中，CSB-EPB26塑料軸承的吸水率極低小于0.1%，浸泡水中最大平衡吸水率小于0.1%；因此材料不會吸水而發生性能和尺寸變化，適合用于潮濕環境甚至水下。
CSB-EPB26長久暴露在紫外線下材料表面會發生蛻變，抗壓強度會下降。
CSB-EPB26塑料軸承安裝配合公差
直徑 [mm] | 壓裝后公差 E10 [mm] | 安裝孔徑 H7 [mm] | 配合軸徑 h9 [mm] |
>0～3 | +0.014～+0.054 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.020～+0.068 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.025～+0.083 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.032～+0.102 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.040～+0.124 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.050～+0.150 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.060～+0.180 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.072～+0.212 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.085～+0.245 | 0～+0.040 | 0～-0.100 |
▊CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算，您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求，系統數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。
▊CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考，不可作為最終軸承材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊DURAPLAS?耐磨板棒查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算，您可以通過輸入載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證符合實際使用要求。
▊DURAPLAS?耐磨板棒查詢系統輸出數據僅供設計選型參考，不可作為最終材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
| 化學介質 | EPB26軸承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳?xì)浠衔?/td> | 完全抵抗 |
| 無添加劑油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 部分抵抗 |
| 強酸 | 部分抵抗 |
| 弱堿 | 完全抵抗 |
| 強堿 | 完全抵抗 |
請選擇需要查詢的軸承材料與化學介質...
▊CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果，并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響；因此，查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
