Polymer-tech SolutionsTM
● 高溫250度、高化學抗性和高載荷的良好結合。同樣適用于水下或大部分化學液體下做高速運動。
● 連續使用溫度：-100℃/+250℃；
● 非常耐磨長壽命；
● 適合在灰塵中運行；
● 對軸表面粗糙度要求低；
● 較低的摩擦系數。
材料性能 | 標準 | 單位 | CSB-EPB10 |
一般性能 | |||
顏色 | - | - | 黑色 |
密度 | ISO1183 | g/cm3 | 1.42 |
最大吸濕率，50%RH | ISO62 | % | 0.1 |
最大吸水率 | ISO62 | % | 0.5 |
對鋼動摩擦系數 | ITS025 | μ | 0.10-0.25 |
極限PV值 | ITS026 | N/mm2×m/s | 1.35 |
機械性能 | |||
彎曲模量 | ISO178 | MPa | 10000 |
彎曲強度 | ISO178 | MPa | 210 |
最大靜載荷 | ITS027 | MPa | 125 |
最大動載荷 | ITS028 | MPa | 80 |
邵氏硬度 | ISO868 | D | 86 |
物理和熱性能 | |||
連續運行溫度 | ITS029 | ℃ | +250 |
短時運行溫度 | ITS029 | ℃ | +315 |
最低運行溫度 | ITS029 | ℃ | -100 |
導熱性 | ISO22007 | W/m/K | 0.60 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 5 |
阻燃等級 | UL94 | Class | V0 |
導電性能 | |||
體電阻率 | IEC60093 | Ω·cm | >105 |
面電阻率 | IEC60093 | Ω | >105 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃

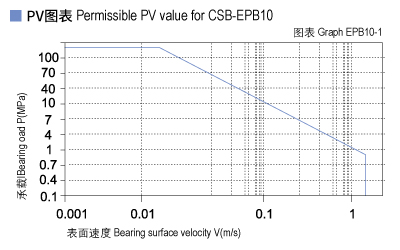

CSB-EPB10塑料軸承最大運行PV值為1.35N/mm2 x m/s；由此決定軸承所承受的載荷與速度成反比，詳細查閱圖表EPB10-1。

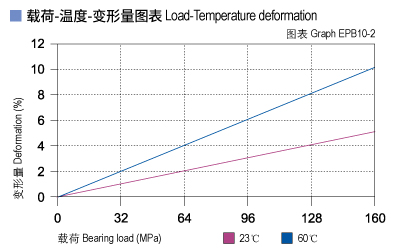

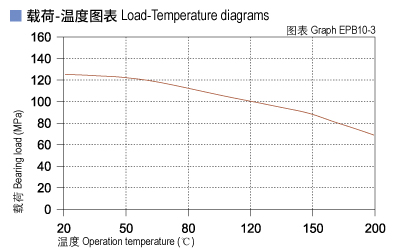

CSB-EPB10塑料軸承可承受最大靜載荷為125Mpa，在此載荷下軸承的最大壓縮變形量參考圖表EPB10-2，軸承實際工作載荷略小于125Mpa，載荷還受到運行速度以及溫度的影響，速度越快 (Vmax：1.5m/s) 會導致摩擦溫度上升，而溫度上升 (Tmax：250℃ ) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表EPB10-3。

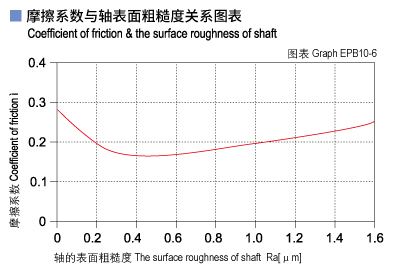

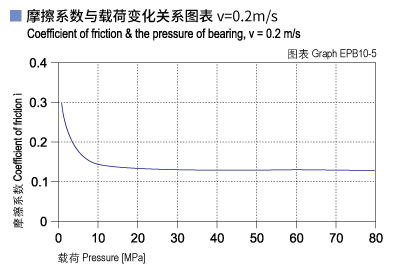

圖表EPB10-4表明CSB-EPB10塑料軸承的摩擦系數數在載荷一定時隨著運行速度的增加而逐漸升高；圖表EPB10-5表明CSB-EPB10塑料軸承在速度一定載荷在30Mpa以內時摩擦系數會隨著載荷的逐步增加而快速降低，而當載荷高于30Mpa時摩擦系數的變化卻比較平緩。圖表EPB10-6表明CSBEPB10塑料軸承比較適合的軸表面粗糙度為Ra0.6～0.8um。
| CSB-EPB10 | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.10~0.25 | 0.09 | 0.04 | 0.04 |

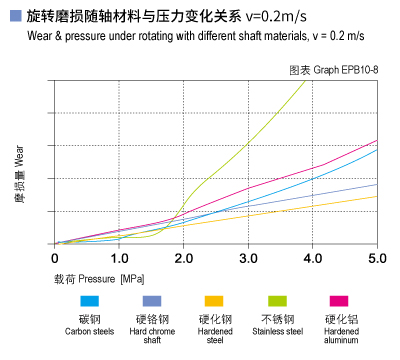

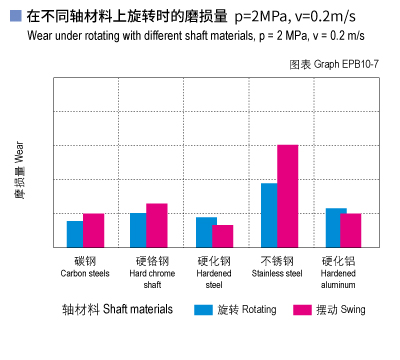

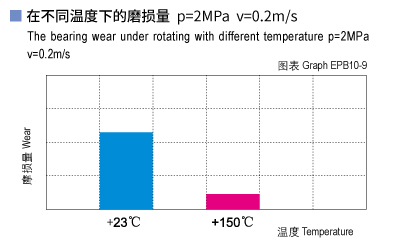

圖表EPB10-7和圖表EPB10-8測試表明了CSB-EPB10塑料軸承在不同軸材料上的運行磨損對比，在載荷2Mpa以下旋轉運動時不銹鋼軸和碳鋼軸比較適合，而當載荷超過2Mpa時在硬化鋼軸和硬鉻軸上的運行效果較好。圖表EPB10-7表明CSBEPB10塑料軸承比較適合用于旋轉運動；特別值得注意的是圖表EPB10-9表明CSB-EPB10塑料軸承在常溫23℃下的摩擦磨損性能并沒有在高溫150℃下優秀。
CSB-EPB10塑料軸承具有極好的化學抗性，能抵抗?jié)舛?5%的強酸
在標準大氣壓中，CSB-EPB8塑料軸承的吸水率極低小于0.1%，浸泡水中最大平衡吸水率小于0.1%；因此材料不會吸水而發生性能和尺寸變化，適合在水下長期運行。

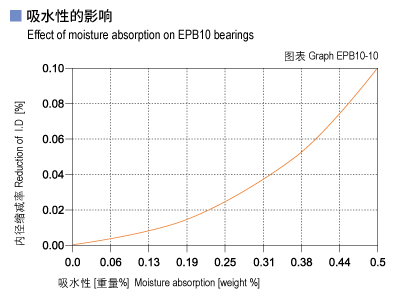

在標準大氣壓中，CSB-EPB10塑料軸承的吸水率極低0.1%，浸泡水中最大平衡吸水率為0.5%；因此材料不會吸水而發生性能和尺寸變化，適合用于潮濕環境。
CSB-EPB10塑料軸承安裝配合公差
直徑 [mm] | 壓裝后公差 F10 [mm] | 安裝孔徑 H7 [mm] | 配合軸徑 h9 [mm] |
>0～3 | +0.006～+0.046 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.010～+0.058 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.013～+0.071 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.016～+0.086 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.020～+0.104 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.025～+0.125 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.030～+0.150 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.036～+0.176 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.043～+0.203 | 0～+0.040 | 0～-0.100 |
▊CSB-EPB?工程塑料軸承查詢系統V2.1?是基于CSB?實驗室大量的測試數據分析計算，您可以通過輸入軸承載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)要求，系統數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證是否符合實際使用要求。
▊CSB-EPB?工程塑料軸承查詢系統輸出數據信息僅供設計選型參考，不可作為最終軸承材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
▊DURAPLAS?耐磨板棒查詢系統V2.0?是基于CSB?實驗室大量的測試數據以及棒板材料特性結合分析計算，您可以通過輸入載荷、速度以及溫度等參數進行模擬計算，系統會根據輸入?yún)?shù)校核各種材料數據，最終輸出材料適配數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議在設備上需再次做測試驗證符合實際使用要求。
▊DURAPLAS?耐磨板棒查詢系統輸出數據僅供設計選型參考，不可作為最終材料符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
| 化學介質 | EPB10軸承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳?xì)浠衔?/td> | 完全抵抗 |
| 無添加劑油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 完全抵抗 |
| 強酸 | 部分抵抗 |
| 弱堿 | 完全抵抗 |
| 強堿 | 完全抵抗 |
請選擇需要查詢的軸承材料與化學介質...
▊CSB?軸承材料化學抗性數據是CSB化學實驗室采用單一化學介質或相似化學品在室溫23℃ 下對比檢測結果，并未考慮其它溫度以及化學介質混合液對CSB?軸承材料化學抗性的影響；因此，查詢結果僅供參考。 CSB?建議用戶在化學介質中使用CSB軸承零件之前需要在實際使用條件下進行測試驗證軸承的適用性。
